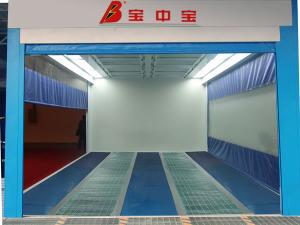

6600

Aire de préparation

Configuration
Désignation Aire de préparation
Modèle 6600
Configuration et caractéristiques techniques Dimensions intérieures 6400×4000×2650 Dimensions extérieures 7650×4106×3380 (sans les rampes) Puissance totale 9kW
Cabine 1. Au sommet de notre station de préparation 6600 est installé une chambre de tranquillisation est formé par des plaques d'acier laminées à froid. Le panneau de toit est constitué de tôles d'acier galvanisées.
2. L'avant et les deux parties latérales sont équipés de volets roulants électriques. Ce volet est commandé à distance.
3. Sur le côté arrière de la paroi est installé un panneau en EPS destiné à conserver la chaleur. Ce panneau a une épaisseur de 50 mm.
4. Le dispositif d'évacuation au niveau du socle de notre aire de préparation 6600 est un système anticorrosif intégré. Celui-ci est constitué de tôle striée et de grilles hautement résistantes.
5. L'ensemble de la structure de la cabine se caractérise par sa légèreté, son faible poids, sa conception innovante et son apparence esthétique. Notre cabine se démarque par sa grande résistance, sa grande rigidité, sa stabilité et sa résistance aux chocs.
Dispositif de circulation de l'air 1. Le ventilateur centrifuge à double entrée YDW est formé de tôle galvanisée moulée par compression de technologie Siemens. Ce ventilateur offre une grande capacité d'air et produit un faible niveau sonore. Ce ventilateur est particulièrement résistant aux températures élevées. Ses caractéristiques sont les suivantes :
Modèle YDW-4.5AL1
Capacité d'air 12,000m3/h
Pression totale 800Pa
Vitesse de rotation 900tpm
Puissance 4kW
Quantité 2 blocs (ventilateur d'entrée et d'évacuation)
2. Caisson de ventilation: Le ventilateur est composé d'un caisson en tôle d'acier allié. Ce caisson est particulièrement solide et résistant et peut être facilement entretenu.
Système de purification 1. Ce dispositif comporte un filtre de haute qualité importé d'Italie. Celui-ci comporte de multiples couches et il est placé au bas de la chambre de tranquillisation. Il est maintenu par une grille au niveau du toit.
2. Ce dispositif de filtrage est fabriqué à partir d'acier cintré capable de résister à la corrosion.
3. Le filtre au plafond peut être facilement remplacé. Ce filtre retient facilement les particules d'un diamètre supérieur à 5 microns.
Dispositif de protection de l'environnement 1. Le filtre au plancher est situé sous la grille du conduit d'air de retour et permet de retenir les grosses impuretés.
2. Le filtre en fibre de verre est installé à l'intérieur du caisson de ventilation et permet de retenir les particules en surplus.
Dispositif d'éclairage 1. L'éclairage est installé dans la partie supérieure du plafond. La cabine comporte 32 tubes néon Philips d'une puissance de 36W qui assurent l'éclairage de la cabine en fournissant une intensité lumineuse de 900 lux. La lumière émise est douce et l'éclairage produit est lumineux et uniforme.
2. L'éclairage offre des performances optimales et stables. Ce type de dispositif d'éclairage a été choisi pour sa durée de vie.
Dispositif de commande électrique 1. Ce système est constitué de composants électroniques de qualité supérieure. Tous les processus opérationnels sont configurés pour être accomplis en un seul cycle.
2. Circuit principal dispose multi-protection, tels que l'excès de courant, l'excès de charge, court-circuit, et l'absence de phase, entre autres.
3. Ce système est également livré avec le commutateur assemblé travail, le commutateur d'éclairage, interrupteur d'arrêt d'urgence, alarme de défaut, et bien plus encore.
