T8000EU

Cabine de peinture (Standard européen)

Spécifications de Cabine de la Cabine de pulvérisation automobile
Dimensions interne (mm) 6900×4000×2650
Dimensions externe (mm) 7000×5360×3480
Porte avant (mm) 3000×2600 (l×H)
Puissance totale (kW) 19

Système de chambre
1. Le panneau mural de la cabine à peinture adopte un assemblage à rainure et languette. La porte principale utilise un panneau EPS et d'autre panneau muraux du produit est composé de laine de roche et de tôle d'acier 0,6mm. L'épaisseur du panneau mural est de 50mm.
2. Conçu avec une structure composite, le panneau de plafond de la cabine de pulvérisation automobile est composé de plaque en acier galvanisé.
3. Le corps de l'équipement de pulvérisation automatique est produit à partir de plaque en acier thermo laqué et une couche isolante ininflammable.
4. Fenêtre à châssis en alliage rectangulaire.
5. La base du produit consiste en une plaque en acier galvanisé et un tube en acier carré. Il est couvert avec une grille en acier et conçue avec 3 pièces de rampes. Les dimensions de rampe sont de 2000(L)×900(l)mm.

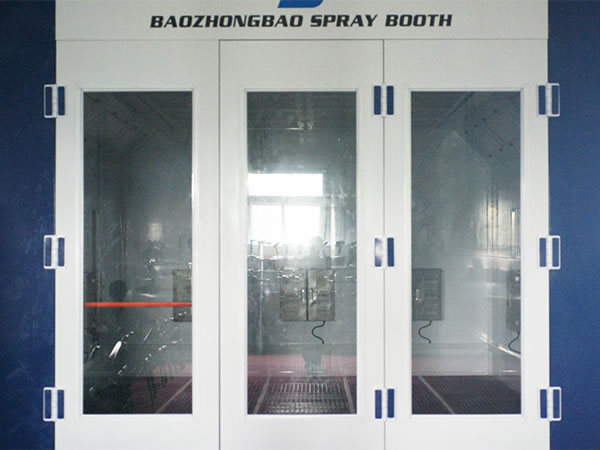

6. La porte en verre à trois battant avec un châssis de porte en aluminium.

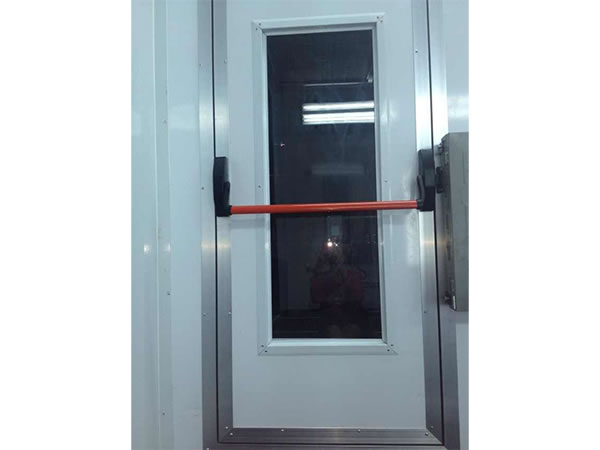

7. La porte principale et la porte d'urgence sont composé de verre renforcé.

Système de circulation d'air
1. L'air est fourni grâce à un set de ventilateur à vortex mono entrée 7,5kW disposant d'un moteur Siemens. La capacité d'alimentation en air atteint jusqu'à 25 000m3/h.
2. Avec une vitesse d'air de 0,35 mètre par seconde, le rapport de circulation d'air est de 320 fois par heure.
3. Le système de circulation du système de vaporisation de voiture contient 1 set d'amortisseur pneumatique et 2 sets d'amortisseurs manuels. Les soupapes manuelles sont placées dans la conduite d'entrée d'air et de sortie d'air pour contrôler le débit d'air et ajuster la pression. L'amortisseur pneumatique est responsable pour le contrôle de circulation d'air à l'intérieur et à l'extérieur de la cabine de pulvérisation industrielle.

Système de purification d'air
Disponible avec une structure à double filtre, le filtre primaire de la cabine de peinture est capable de capturer les granulés plus larges de 10μm. Alors que le filtre de plafond peut bloquer les granulés plus gros que 4μm. Le taux de filtre atteint 98%, et le TSP est contrôlé dans les 4mg/m3.

Système de chauffage

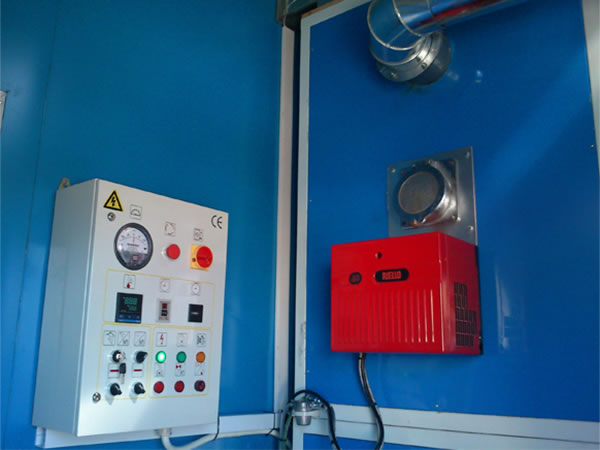

Le système de chauffage est composé d'un brûleur de diesel G20 provenant de la société Italienne Riello avec une valeur de chauffage atteignant 180 000Kcal/h. L'amortisseur pneumatique est parfait pour le changement automatiquement de pulvérisation et de durcissement. L'échangeur de chaleur est composé d'acier inoxydable SUS304 en adoptant une technologie de soudage d'arc à l'argon contenant une protection anti explosion de 150mm pour effectuer une sécurité plus élevée. La température la plus élevée est de 80°C et la durée de chauffage est de 6 à 8 minutes. Seuls 6 à 8 kg de carburant sont consommés par chaque unité.

Système d'éclairage
Composé de verre trempé, le système d'éclairage est fourni avec un ballast durable et un câble résistant aux températures élevées. L'intensité de lumière atteint 1 000Lux.

Lampe de plafond: 8 sets×4pcs=32pcs×36W, Lampe Philips
Lampe de plancher: Lampe Philips 36W 16pcs

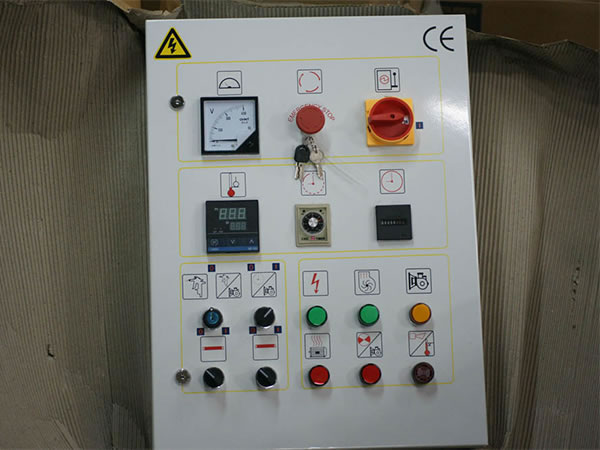

Système de contrôle
Le système de contrôle de cabine de pulvérisation automobile contrôlé par un programme via micro ordinateur. Il est construit avec une commande d'éclairage, une commande de mode de vaporisation, une commande de durcissement, un réglage de temps, un indicateur de défaillance, un contrôleur de température, un contrôleur de limite de température, un arrêt d'urgence, une alerte d'urgence et d'autres appareils électriques conformes à la norme CE.

Système de protection environnemental
Filtre en fibre de verre multicouche et carbone actif

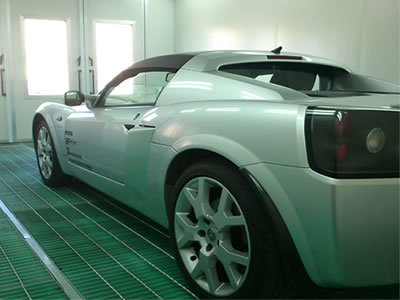

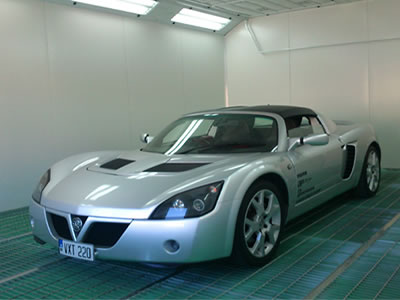

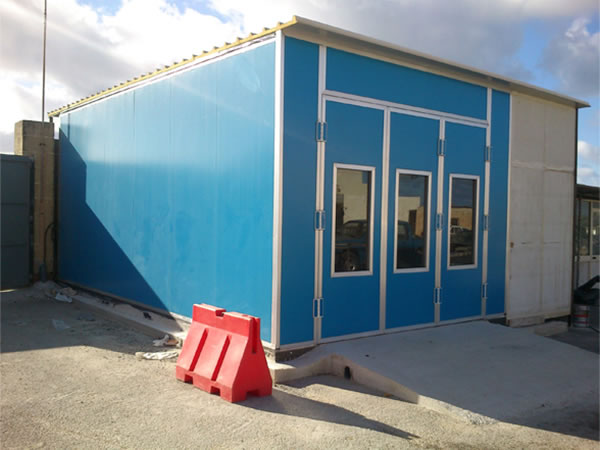

Affichage de produit

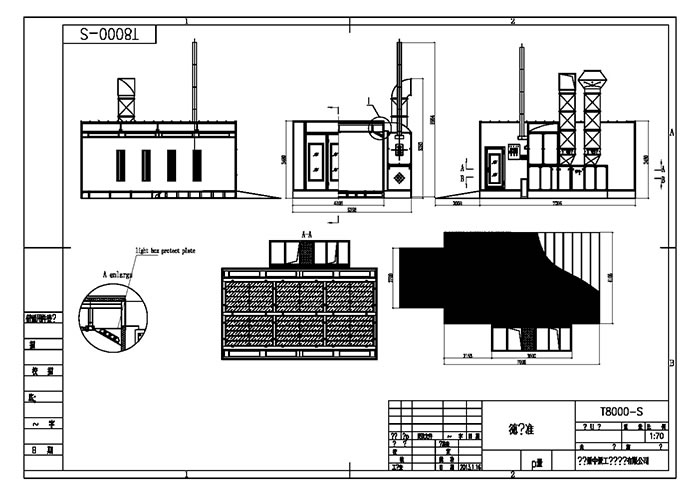

Schéma de la Cabine de pulvérisation automobile
Pièces détachées
a) Porte avant métallique en acier (avec fenêtre de vue n verre trempé)

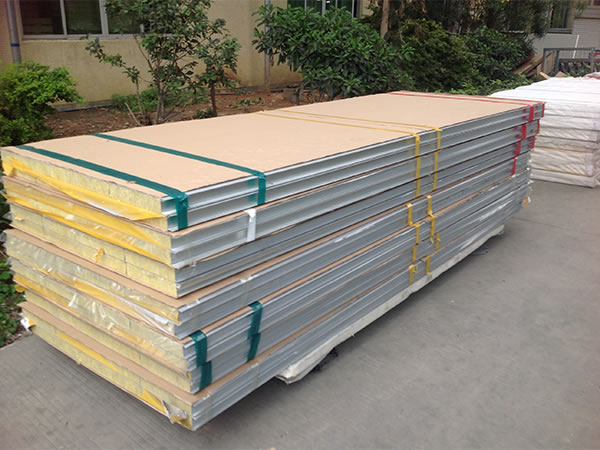

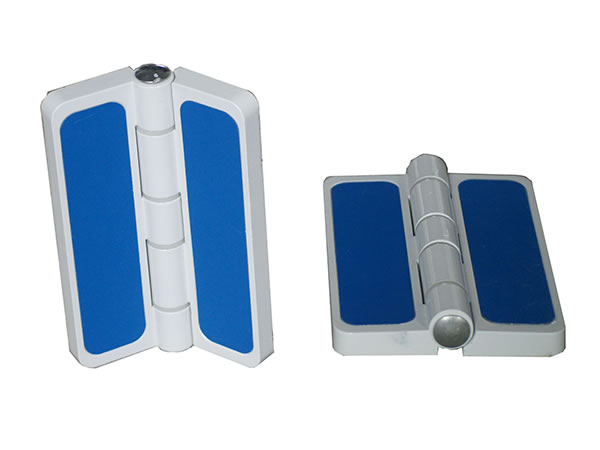

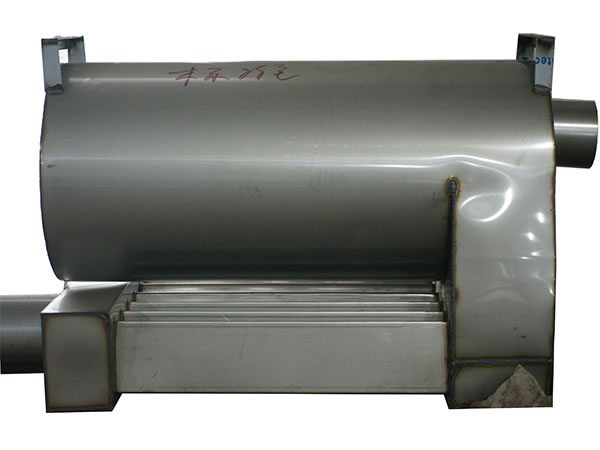

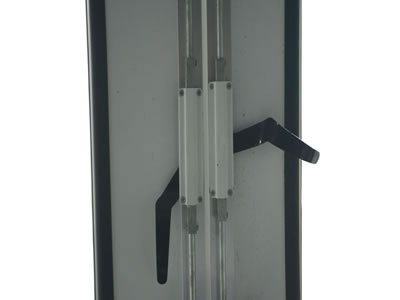

Nouveau style de charnière en aluminium Nouvelle poignée de porte Panneau en laine de roche Echangeur de chaleur (acier galvanisé SUS304)

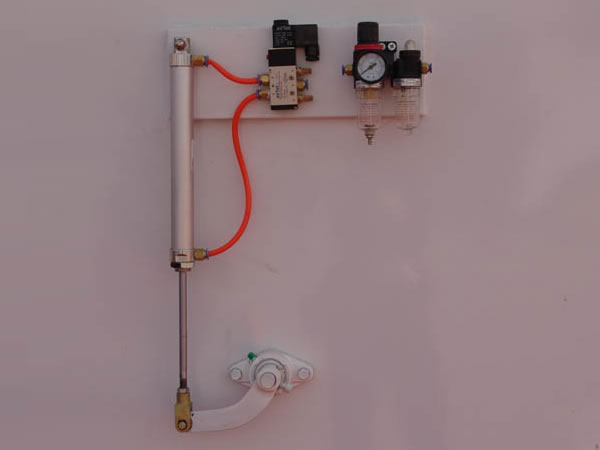

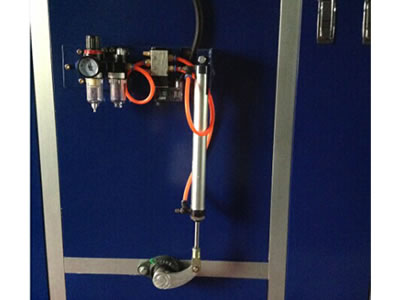

b) Amortisseur pneumatique
c) Ventilateur de moteur à entraînement direct

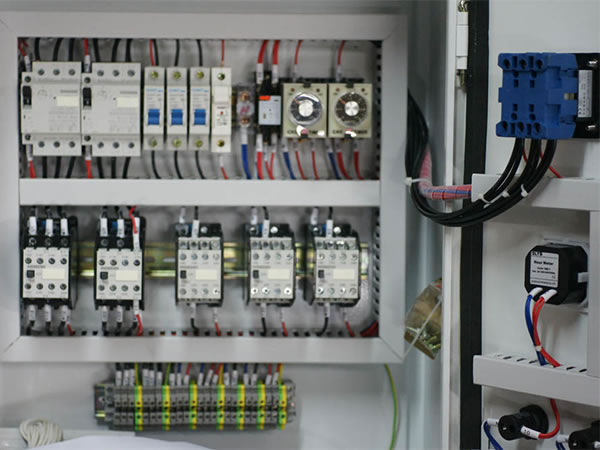

d) Système de contrôle

Traitement préférentiel
Il est très important pour une société de maintenir une relation amicale avec ses distributeurs et ses agents afin de pouvoir fournir des services après-vente supérieurs pour ses clients. Par conséquent, nous offrons particulièrement les services suivant pour les distributeurs.
1. Pour chaque cabine de pulvérisation thermique automobile, nous livrons avec le produit des pièces supplémentaires tels que 2 pièces, 2 rectifieurs, 10 vis, 3 à 5 tôles
2. Notre entrepôt offre aussi 1 à 2 pièces détachées en plus telles qu'une vis spéciale, un crochet, une tôle de boîte d'éclairage et d'autres petits accessoires faciles à perdre lors de l'installation.
3. Pour les commandes de 3 à 4 cabines de pulvérisation automobile, Nous présente 1 pièce de paroi murale standard pour notre client.
4. 1 set de bande d'étanchéité de porte pour le panneau mural 50mm et 10 pièces de redresseur électronique pour les distributeurs qui commandent plus de 6 sets de cabine de pulvérisation par trimestre
5. Pour les distributeurs qui commandent plus 12 sets de cabine de pulvérisation industrielle dans les deux trimestres, nous offrons 1 set de boulons de perte, un boîtier de contrôle du programme, 5 pièces de charnières et 5 pièces de poignées.
6. 1 set d'actuateur, 2 sets de boulons à vis, 10 pièces de charnières, 5 pièces de poignées et un indicateur de température avec une sonde inductive pour les clients commandant 20 sets de cabine de pulvérisation sur 3 trimestres.
7. Particulièrement pour des commandes avec un prix de vente 10% plus élevé au prix plancher, nous fournissons une bobine de fibre de verre de 1×20m sans frais. Pour une commande de 3 sets de chambre à peinture automobile thermique avec un taux de profit supérieur à 10%, nous présentons 1 set de coton de filtrage pour plafond.
8. Nous sommes en relation avec nos distributeurs avec des ventes annuelles jusqu'à 2 millions de yuans pour déterminer si un support de pièces à usure rapide pour une cabine de pulvérisation automobile est nécessaire, telles qu'un ventilateur centrifuge 4kW, un boulon de porte et d'autres.
