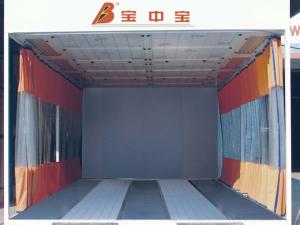

6400

Aire de préparation

Configuration
Désignation Chambre préparatoire
Modèle 6400
Dispositif de purification de l'air Dimensions internes (mm) 6400×4000×2650 Dimensions extérieures (mm) 7650×4106×3430 (rampe exclue) Puissance totale 6.5kW
Cabine 1. Plafond: La chambre de tranquillisation est constituée de tôle d'acier laminée à froid soumise à des processus de cintrage, de pulvérisation et de moulage. Le panneau de toiture est constitué de tôle d'acier galvanisée renforcée par des tiges d'acier.
2. Sur les parties avant et latérales: Notre station de préparation comporte un panneau en PVC souple qui coulisse sur un rail de guidage en alliage d'aluminium.
3. Arrière de la paroi: Panneau en EPS d'une épaisseur de 50mm
4. Socle: La chambre préparatoire 6400 comporte une plateforme anticorrosion intégrée assurant l'évacuation de l'air. La plate-forme se compose d'une plaque de tôle striée et de haute résistance étage calandre. La structure globale est légère. innovante et esthétique. Sa force, la rigidité, la stabilité et la résistance aux chocs sont très bonnes.
5. Rampes: La cabine comporte deux rampes. Les deux rampes sont formées de tôle striée de 3.0mm d'épaisseur et de 600mm de largeur.
Dispositif de ventilation 1. L'air est évacué au niveau du socle de la cabine.
2. Ventilateur centrifuge: Par l'adoption de la technologie Siemens, la série YDW ventilateur centrifuge à double entrée est formée de plaques galvanisées moulés par compression. Ce ventilateur donne une grande quantité d'air, émet un faible niveau sonore, et offre d'excellentes propriétés de résistance aux températures élevées. Ce ventilateur est fabriqué par une usine spécialisé.
Paramètres
Modèle YDW-5.6S
Capacité 15,000m3/h
Pression totale 800Pa
Vitesse de rotation 900tpm
Puissance 5.5kW
Quantité 1 unité
3. Caisson d'échappement: Le cadre est construit à partir d'acier de section. Le corps du caisson est assemblé à partir de plaques en acier peint. Esthétique, il est facile à entretenir.
Dispositif de purification Ce système comporte un tamis de filtration exceptionnelle qualité italienne. Le filtre comporte plusieurs couches. Il est placé au bas de la chambre de tranquillisation et maintenu au niveau du plafond. De structure métallique en forme de C, le maillage du n'occasionne aucune corrosion. Ce dispositif peut être remplacé facilement et retient des particules de poussière avec son diamètre supérieur à 5 microns.
Dispositif environnemental 1. Le premier filtre au sol est monté sous la grille du conduit de retour d'air. il retient les plus grosses particules.
2. Le deuxième filtre en fibre de verre est placé à l'intérieur de la cabine d'échappement et retient les particules résiduelles.
Eclairage 1. Eclairage: 6 lampes*4 lampes Phillips=24 pcs 36W Philips
2. L'éclairage diffuse une lumière douce et uniforme
3. Le boîtier d'éclairage offre des performances stables et une durée de vie optimale.
Dispositif de contrôle 1. Ce système comporte des composants électroniques de premier choix. Toutes les opérations sont configurées pour être accomplies en un seul cycle.
2. Le circuit principal comporte de plusieurs dispositifs de protection, notamment contre la surtension, la surcharge, le court-circuit, le défaut de phase, et quelques autres. Ce dispositif de contrôle comporte également d' 2. autres fonctionnalités utiles, notamment un commutateur de polissage, un interrupteur d'éclairage, un interrupteur d'arrêt d'urgence, une alerte de défaillance, et autres.
