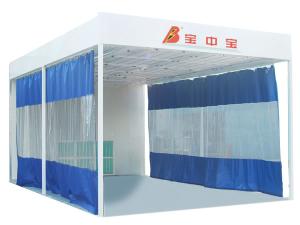

6300

Aire de préparation

Configuration
Désignation Aire de préparation
Modèle 6300
Caractéristiques techniques et configuration Dimensions intérieures (mm) 6400×4000×2650 Dimensions extérieures (mm) 7650×4106×3150 Puissance totale 6.5kW
Cabine 1. Plafond: Au sommet de notre cabine de préparation 6300 est installé un caisson en tôle d'acier laminée à froid formé par cintrage, pulvérisation et moulage. Le panneau du toit est fabriqué en tôle d'acier galvanisée. Celui-ci est positionné et maintenu par des tiges en acier d'acier.
2. Avant et parties latérales: PVC coulissant sur rail de guidage en aluminium.
3. Arrière: Panneau en EPS de 50mm d'épaisseur placé à l'arrière de la paroi.
4. Pas de socle
Dispositif de circulation de l'air 1. L'air est évacué par l'arrière de la cabine
2. Ventilateur centrifuge: La cabine comporte un ventilateur centrifuge YDW à double entrée de technologie Siemens. Ce ventilateur comporte des plaques moulées par compression et galvanisées. Le ventilateur offre une grande capacité de pulsation d'air et produisent un faible niveau sonore. Il est particulièrement résistant aux températures les plus élevées.
Ses caractéristiques détaillées sont présentées ci-dessous :
Modèle YDW-5.6S
Capacité 15,000m3/h
Pression totale 800Pa
Vitesse de rotation 900 tpm
Puissance 5.5kW
Quantité 1

3. Caisson d'échappement: Le caisson est composé de tôle en acier peint. Son cadre est constitué d'une barre de section. Caractéristiques importantes : structure résistante, esthétisme, et simplicité d'entretien
Dispositif de purification de l'air 1. Ce dispositif comporte un filtre de haute qualité importé d'Italie. Celui-ci comporte de multiples couches et il est placé au bas de la chambre de tranquillisation. Il est maintenu par une grille au niveau du toit.
2. Le grillage de filtrage au plafond est constitué d'acier et se présente sous forme cintrée. Il est particulièrement résistant à la corrosion. Il peut être facilement remplacé et permet de retenir les impuretés d'un diamètre supérieur à 5 microns.
Filtre de protection de l'environnement a l'arrière de la cabine est installé un filtre en fibre de verre permettant de réduire le brouillard de poussière, fournissant ainsi un environnement de travail favorable.
Eclairage 1. La cabine comporte 24 lampes 36W Philips installes sur le pourtour du plafond. La lumière émise est douce et parfaitement uniforme.
2. Le système d'éclairage a été spécialement conçu pour cette cabine. Il offre de bonnes performances et une durée de vie optimale.
Dispositif de contrôle 1. Ce système de commande comporte des composants électroniques de qualité exceptionnelle. Il permet d'assurer en une seule opération l'ensemble du cycle.
2. Le circuit principal comporte plusieurs types de protection, notamment contre la surtension, la surcharge, le court-circuit, la perte de phase, et quelques autres. Ce système comporte également un commutateur permettant de passer en mode polisseur, un interrupteur d'éclairage, un interrupteur d'arrêt d'urgence, et un système d'alerte en cas de panne.
