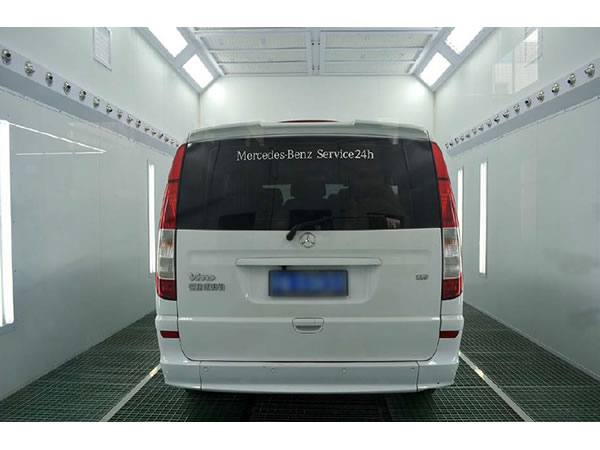

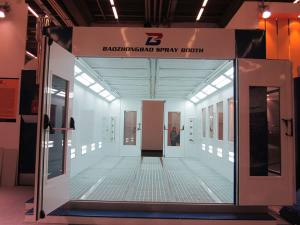

Cabine de pulvérisation (automobile aux Normes américaines)

Spécifications de la Cabine de pulvérisation

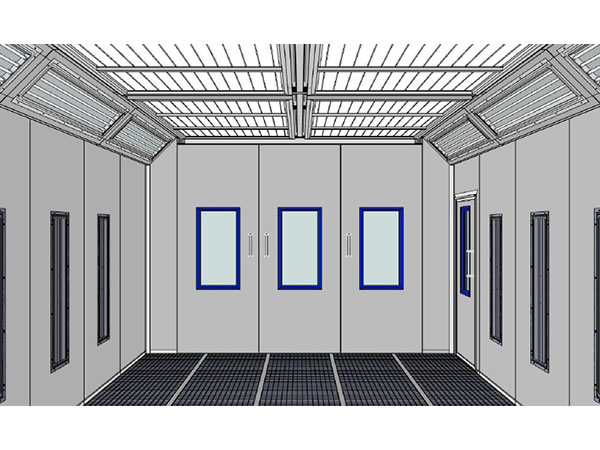

Dimensions de la cabine
Dimensions internes 6900×4000×2650mm (L×l×H)

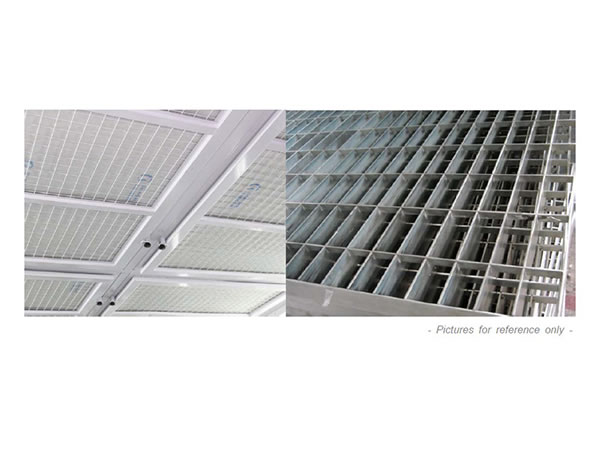

Fondations et plancher
Capacité de chargement de la grille galvanisée 700kg/roue
Surface 32m2(grille complète)
Partie inférieure en métal 350mm en hauteur
Rampe 3 unités, chacune de 2mm de longueur
Mur et porte de la Cabine de pulvérisation automobile aux Normes américaines
Panneau mural et panneau de plafond Le panneau mural de la cabine de pulvérisation automobile avec un verrouillage à rainure et languette composé de deux pièces en plaque d'acier galvanisé avec une couche isolante en laine de roche. Une couche isolante PU est en option. L'épaisseur totale du panneau mural pour l'équipement de peinture industriel est de 50mm.
Porte d'entrée 3 battants avec verre de sécurité 1 unité, 3000×2800mm (l×H), rail de suspension
Porte d'opérateur avec fenêtre à verre de sécurité 1 unité, 800×2000mm (l×H)

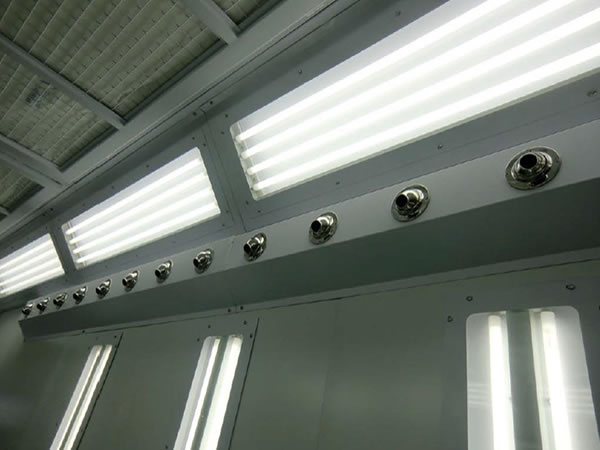

Système d'éclairage de la Cabine de pulvérisation automobile
Lampes de plafond 8 pièces de 4×lampes T5 54W, total 1728W, IP54
Lampes latérales 6 pièces de 4×lampes T5 54W, total 1296W, IP54
Intensité lumineuse >1200Lux
Filtre
Pré filtre Fibre de verre, double filtres
Filtre de plafond Filtre fins EU5, 6 unités
Filtre de plancher Fibre de verre, filtres d'arrêt de peinture

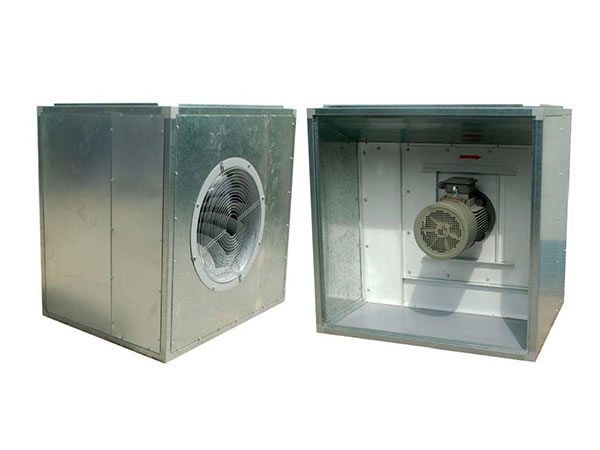

Système de ventilation

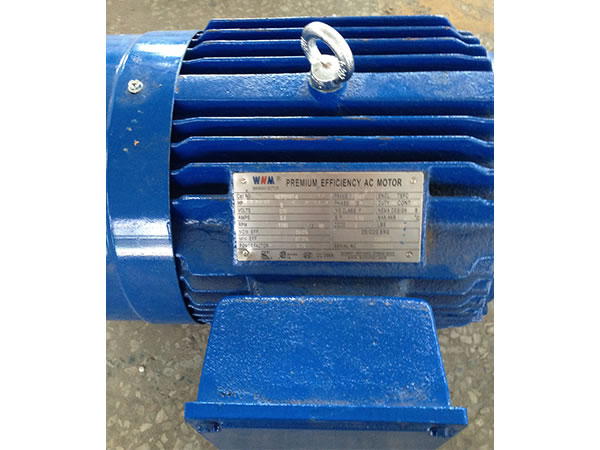

Moteur à entrainement direct (air frais) 1×11kW, 970rpm, 480V, 60Hz, triphasé, moteur en conformité à la norme américaine NEMA (certifié CSA)
Moteur à entrainement direct (air d'échappement) 1×11kW, 970rpm, 480V, 60Hz, triphasé, moteur en conformité à la norme américaine NEMA (certifié CSA)
Capacité d'air 30,000m3/h
Vitesse d'air ±0.3m/s dans une cabine vide
Système à base d'eau de la Cabine de pulvérisation automobile
Dimensions 500×500×400mm (L×l×H)
Moteur de ventilateur à recyclage interne 2×1.5kW, 1390rpm, 208V, 60Hz, certifié CE
Capacité d'air 3,000m3/h
Buses 2×24pcs, installé à la gauche et à la droite des boîtes d'éclairage.

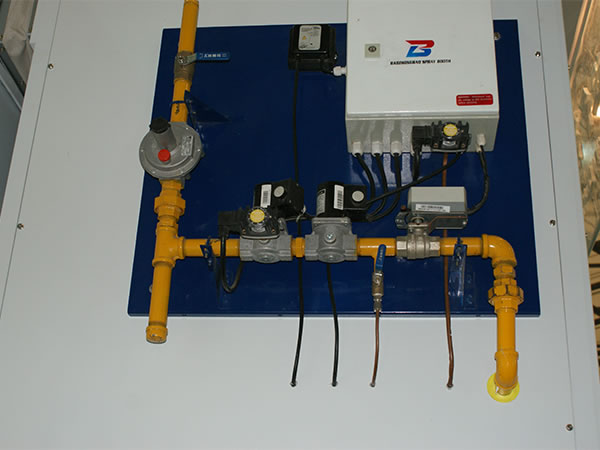

Système de chauffage – Chauffage direct de la société américaine Midco

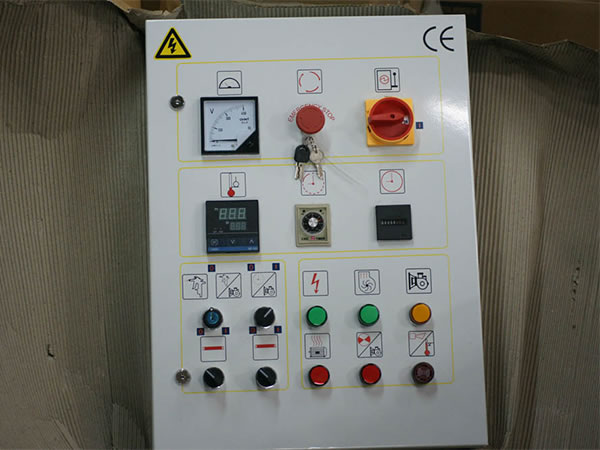

Panneau de contrôle de la Cabine de pulvérisation automobile
Standard Standard Européen, démarreur étoile-triangle
Fonction Commande de vaporisation et de chauffage, commande d'éclairage, arrêt d'urgence, alerte de panne etc.
Système PLC oui
Manomètre de surpression oui
Thermostat de sécurité pour le chauffage et le ventilateur oui
